Produkte > AC-PRO-MP & AC-PRO-MP-II

AC-PRO-MP® und AC-PRO-MP-II®, Masterpact Direk-Austausch

Die AC-PRO-MP & AC-PRO-MP-II sind Plug-In, Direkt-Austausch Schutzauslöser für die STR-Schutzauslöser für Merlin Gerin & Schneider Electric Masterpact MP, IEC- oder UL-bewerteten Stromunterbrechern.
AC-PRO-MP & AC-PRO-MP-II verwenden keine Rating-Plugs und können vom Benutzer zum Austausch aller Versionen des STR 18M, 28D, 38S, 58U programmiert werden.

Die AC-PRO-MP & AC-PRO-MP-II haben dieselben Schutzfunktionen, Einstellungen und Zeit-Strom-Kennlinien wie die Original STR-Geräte.

AC-PRO-MP-II Zusatzfeatures:

  • Spannungsmessung (Netz-zu-Netze), bewertet für bis zu 600V Dreiphasen-Systemen
  • Strom- und Energiemessung (kW, kVA, kWH, Stromfaktor)
  • Modbus RTU Kommunikation via RS-485 Netzwerk

    • 60Hz Betrieb

    Der AC-PRO-MP & AC-PRO-MP-II sind für einen Einsatz in einer 60Hz Umgebung ausgelegt. Sollten Sie eine Masterpact Austauscheinheit für einen Einsatz in einer 50Hz Umgebung benötigen, kontaktieren Sie bitte Utility Relay Company.

    UL- und CE-Zeritifizierung

    Zur Gewährleistung, dass AC-PRO-MP & AC-PRO-MP-II im Ernstfall auch funktionieren, wurde der AC-PRO-MP auf die ANSI C.37.59 Standards für Fehlerunterbrechung getestet. Mit dem Ergebnis, dass sowohl der AC-PRO-MP als auch der AC-PRO-MP-II UL-zertifiziert sind. Damit sind der AC-PRO-MP & AC-PRO-MP-II die einzigen Masterpact Austausch-Schutzauslöser, die UL-gelistet sind.

    Und beide, der AC-PRO-MP und der AC-PRO-MP-II tragen auch die CE-Kennzeichnung.





    AC-PRO-MP, Masterpact Direkt- & Merling Grein Austausch SchutzauslöserAC-PRO-MP, Masterpact Direkt- & Merling Grein Austausch SchutzauslöserStandard-Auslöserfunktionen umfassen:

    (sie variieren, je nach dem gewählten STR-Typ)

    • Langzeit
    • Kurzzeit
    • Sofortig
    • Rest-Erdschluss
    • Erdungs-Erdschluss
    • Sofortig bei Schließen
    • Überhitzungs-Auslösung

    All diese Einstellungen sind von einem Sicherheitscode geschützt, um unbefugte Änderungen zu vermeiden.

    Zusätzliche Funktionen:

    Sluggish Breaker Erkennung (träger Unterbrecher)

    Der AC-PRO-MP & AC-PRO-MP-II können jetzt entdecken, ob der Masterpact Unterbrechermechanismus gewartet werden muss. Wenn ein Unterbrecher nach eine langen Zeit der Inaktivität zum ersten Mal öffnet, kann das langsam sein. Gründe dafür können u.a. mechanischer Natur sein, oder schlechte Schmierung oder andere Behinderungen.
    Der AC-PRO-MP & AC-PRO-MP-II erfasst dieses träge Unterbrecherverhalten und zeigt beim nächsten Mal, wenn der Unterbrecher aktiviert wird, auf dem Bildschirm eine Warnmeldung an. Wenn der
    AC-PRO-MP & AC-PRO-MP-II ein träges Unterbrecherverhalten entdecken, kann auch ein externer Alarm ausgelöst werden.
    Sobald der Unterbrecher ein träges Öffnungsverhalten entdeckt hat, wird diese Warnungen beim nächsten Mal, wenn der AC-PRO-MP & AC-PRO-MP-II angeschaltet werden, angezeigt. Nach der ersten Warnung können Sie die tatsächliche Klärzeit sehen.

    USB Port

    Mit dem an der Vorderseite angebrachten und elektrisch isolierten USB-Port können Sie Auslösedaten und Schutzeinstellungen problemlos herunterladen. Sie können damit auch die Einstellungen des Schutzauslösers hochladen, und den Schutzauslöser wesentlich schneller in Betrieb nehmen. Der USB-Port kann auch beim SAFE-T-TRIP System benutzt werden.

    InfoPro-MP Software-kompatibel

    InfoPro-MP ist eine Software-Anwendung, die bei AC-PRO-MP Einheiten verwendet werden kann, die vor Dezember 2016 ausgeliefert wurden. Sie bietet die folgenden Fähigkeiten:

    • Einstellungen – Upload, Download, Ansicht und Speichern
    • Schutzauslöser-Info: Seriennummer, Firmware-Versionen, Unterbrechername
    • Firmware-Aktualisierungen
    InfoPro-MP-II Software ist geeignet für MP & MP II Einheiten, die im Dezember 2016 oder später ausgeliefert wurden (diese Einheiten können leicht durch ihren Test-Port vorne identifiziert werden). Zusätzlich zu den o.g. Features, umfasst InfoPro-MP-II auch noch folgendes:

    • Wellenform-Erfassung (nach Bedarf und für die letzten 8 Auslösungen)
    • Aktuelle Anzeigen
    • Anzeige von Stromspannung, Strom & Energie (nur AC-PRO-MP-II)

    Programmierung

    Der AC-PRO-MP & AC-PRO-MP-II können auf zweierlei Art und Weise programmiert werden. An der Vorderseite der Einheit befindet sich ein OLED-Display, das sowohl bei schwacher als auch starker Umgebungsbeleuchtung gut zu erkennen ist. Die Tasten vorne an der Einheit sind sog. “smart” Tasten, die ihre Funktionen je nach der angezeigten Information ändern. Die zweite Möglichkeit, den AC-PRO-MP & AC-PRO-MP-II zu programmieren, ist mittels des USB-Ports ebenfalls vorne, um sich mit der InfoPro-MP Software-Anwendung zu verbinden, die von URC geliefert wird. Mit diesem Programm ist eine Inbetriebnahme des AC-PRO-MP & AC-PRO-MP-II sehr einfach. InfoPro-MP kann auch zur Ansicht von historischen Daten, Aufrüstung der Firmware, Speicherung der Inbetriebnahme-Daten und für einen Reload des AC-PRO-MP von einer gespeichert Datei aus, verwendet werden.

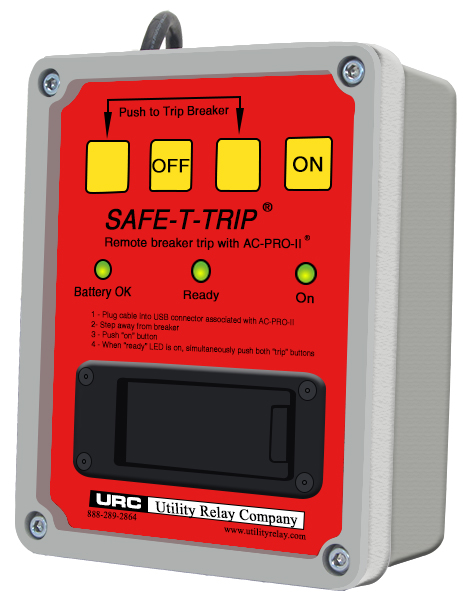

    SAFE-T-TRIP®

    AC-PRO-MP & AC-PRO-MP-II sind auch kompatibel mit dem SAFE-T-TRIP® von Utility Relay Company, eine Möglichkeit für das Betriebspersonal, einen Unterbrecher sicher auszulösen ohne direkt vor der Schaltanlage stehen zu müssen.

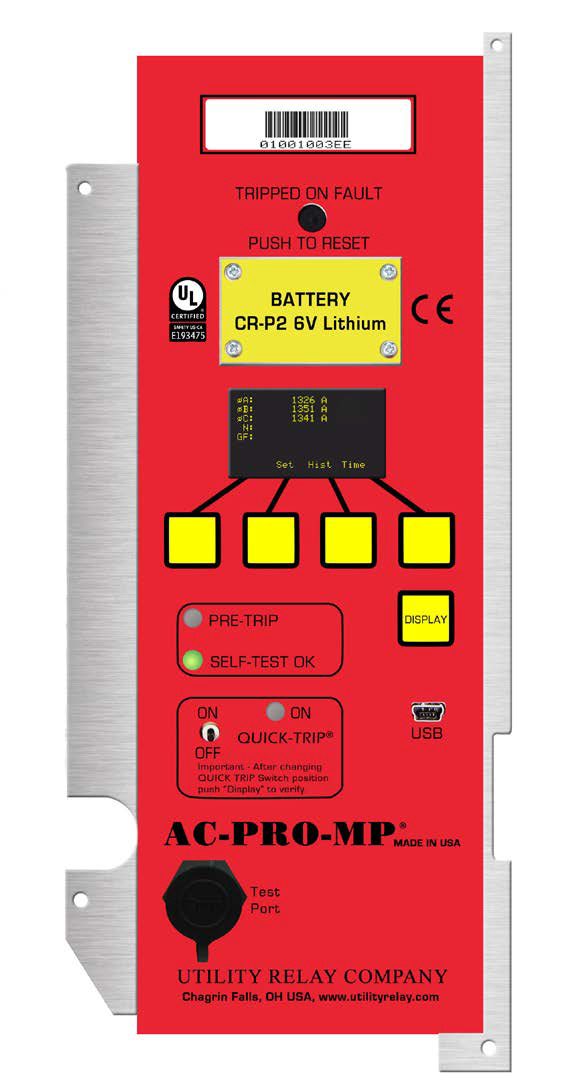

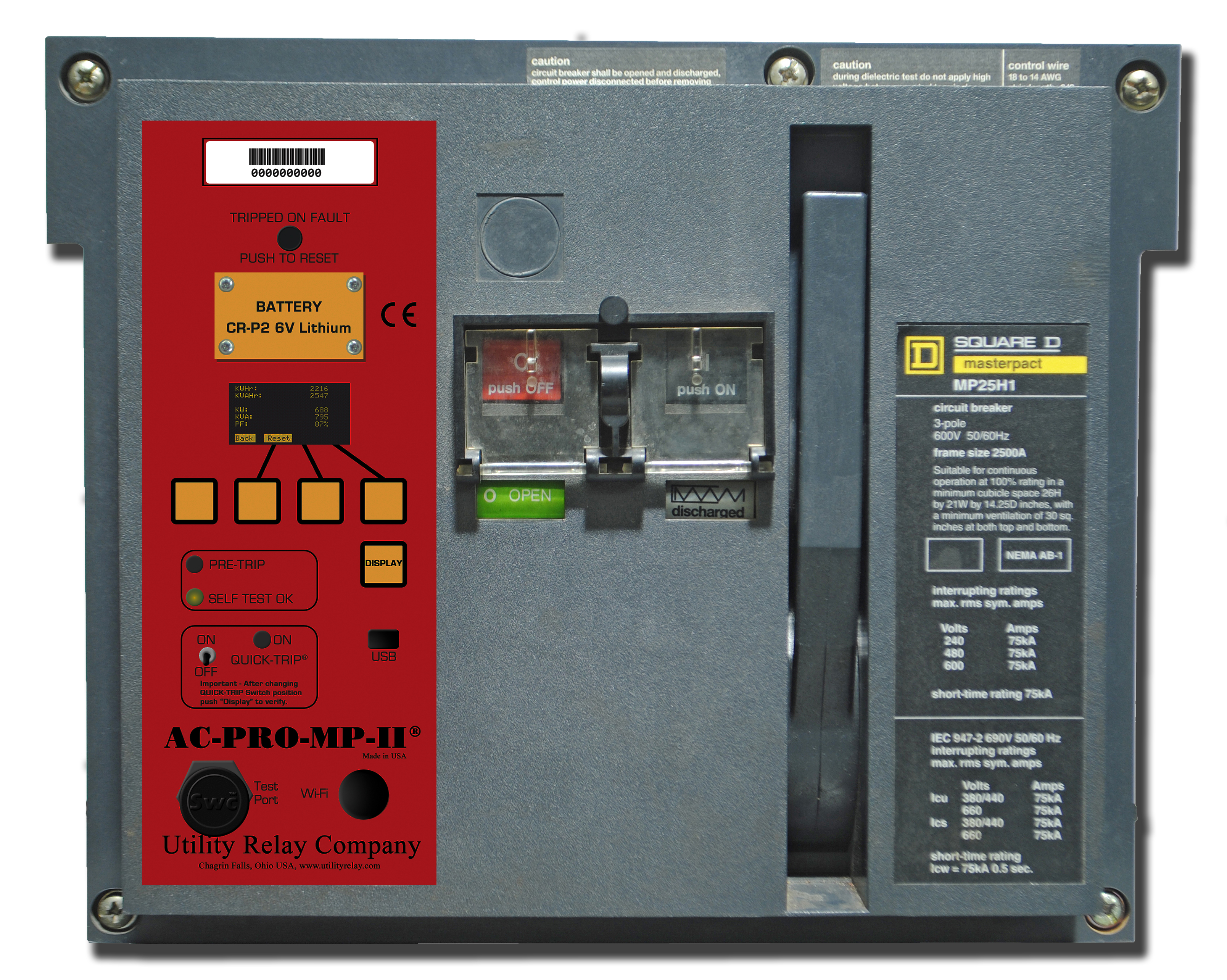

    AC-PRO-MP montiert in einem Masterpact Unterbrecher Der AC-PRO-MP & AC-PRO-MP-II verfügen über eine mechanische Pop-Up Auslöse-Anzeige, vorne an der Einheit, die die Funktionalität der Original-Einheit nachahmt. Es gibt dort auch eine SELF-TEST OK LED, VOR-AUSLÖSE LED, SCHNELL-AUSLÖSE Schalter und einen leicht zugänglichen LI-Ionen Akku. Die SELF-TEST OK LED zeigt an, dass der Schutzauslöser korrekt funktioniert. Die VOR-AUSLÖSE LED zeigt an, dass ein Auslösen ansteht. Der SCHNELL-AUSLÖSE Schalter aktiviert die SA-Sofortig und SA-Erdschluss Einstellungen im Schutzauslöser, um die Gefahr von Lichtbögen zu verringern.

    Der Akku im AC-PRO-MP & AC-PRO-MP-II dient nur zur Stromversorgung des Schutzauslösers bei der Prüfung der Auslösedaten oder zur Änderung von Einstellungen, wenn er von den CTs keinen Strom erhält. Der Akku wird für keinerlei Schutzfunktionen des AC-PRO-MP & AC-PRO-MP-II verwendet. Der Akku wird auch nicht zum Speichern der letzten Auslöse-Daten oder Einstellungen verwendet. Alle diese Daten werden in einem Permanentspeicher gespeichert. Der Schutzauslöser speichert die Art der Auslösung, Phase, Wellenformen, Erdströme sowie Datum/Zeit für die letzten 8 Auslösevorfälle. Es gibt auch einen Auslöse-Zähler, der die Anzahl der Auslösungen nach Auslösefunktion angibt.

    Online-Bestellung

    Bitte besuchen Sie unsere Seite Kit-Bestellung Leitfaden und verwenden für eine Bestellung eines AC-PRO-MP & MP-II zum Austausch Ihrer defekten Masterpact Einheit das interaktive Online-Bestellsystem. Wenn Sie Hilfe brauchen, können Sie sich auch direkt an uns wenden
