AC-PRO-II®
Der AC-PRO-II® ist 55% kleiner als der Original AC-PRO® und besitzt die Standard- Schutzauslöserfunktionen des Langzeit-, Kurzzeit-, Sofort- und Erdstrom Schutzschalters.
Für eine Liste der Unterbrecher, für die es AC-PRO-II Kits gibt, bitte hier klicken.
Der AC-PRO-II® umfasst auch die folgenden zusätzlichen Features.
- Nulleiter Überbelastung
- Unterspannungsalarm/Auslöser*
- Überspannungsalarm/Auslöser*
- Zeitstempel von Vorfällen
- Erdschluss-Alarm
- Testmodus
- Kommunikation
- Patentierte Sluggish Breaker® (träge Unterbrecher) Erkennung
- Wellenform-Erfassung
- Konfigurierbares Alarm-Relais
- Phasenverlust/Umkehrphasen-Alarm/Auslöser*
(schützt vor Einzelphasen)
Vergleich von AC-PRO vs AC-PRO-II Features und Einstellungen
Vorteile von AC-PRO-II vs AC-PRO, Video
UL und CE-Zeritifizierung
Zur Gewährleistung, dass der AC-PRO-II® im Ernstfall auch funktioniert, wurde er auf die ANSI C.37.59 Standards für Fehlerunterbrechung getestet. Mit dem Ergebnis, dass der AC-PRO-II® für eine Vielzahl von Unterbrechern UL-gelistet ist. Die komplette Aufschlüsselung finden Sie in den AC-PRO-II® UL Auflistungs-Tabelle.
Die UL-Marke wird derzeit von UL aktualisiert und modernisiert. Als Utility Relay Company den AC-PRO-II® konzipierte, wurde bereits die neue verbesserte Version der UL-Marke verwendet, damit wir auch mit zukünftigen UL-Bestimmungen konform sind.
Die SAFETY US-CA Formulierung auf der UL-Kennzeichnung sagt aus, dass unser Produkt nach den Sicherheitsvoraussetzungen der Vereinigten Staaten und Kanadas bewertet wurde. Sollten Sie dazu noch Fragen haben, gehen Sie bitte auf die UL-Website. Dort finden Sie weitere Details. UL-Marken für Nordamerika
Die E-Nummer, unten auf der Marke, ist eine eindeutige Kennung, mit der man Zugang zu mehr Informationen über die UL-Zertifizierung der Produkte bekommt. Die offizielle UL-Informationen zu Utility Relay Company's UL finden Sie hier: UL AC-PRO® Produktfamilie
| Hersteller | Unterbrecher-Modell | Unterbrecher-Rating |
|---|---|---|
| Allis-Chalmers | LA-1600 | 1600A |
| General Electric | AKR-75 | 3200A |
| ITE | K-3000 | 3000A |
| ITE | K-600 | 600A |
| ITE | K-800 | 800A |
| Westinghouse | DS-206 | 800A |
| Westinghouse | DS-416 | 1600A |
| Westinghouse | DS-632 | 3200A |
| Westinghouse | DB-50 | 1600A |
| General Electric | Ak-2-50 | 1600A |
| General Electric | Ak-2-75 | 3000A |
| ITE | K-1600 | 1600A |
| ITE | KB Steel Back | 600A |
| Schneider Electric | Series H-3 | 800-4000A |
Der AC-PRO-II® wurde getestet & ist zertifiziert, Funkfrequenzstörungen per ANSI C37.90.2 Standard auszuhalten
Rückwärtskompatibilität
Die CTs, Auslöser und Kabelbäume des Original-AC-PRO® können beim AC-PRO-II® verwendet werden. Dadurch kann der Schutzauslöser sehr rasch und einfach ausgebaut werden.
Kommunikation
RS485 Modbus RTU Kommunikation ist Standard bei jedem AC-PRO-II®. Der AC-PRO-II® kann in verschiedene Industriestandard HMI-Systeme mit einem Modbus RTU Treiber integriert werden. Hier ein paar Beispiele:
| • Schneider Electric ION-Enterprise™ | • Schneider Electric SMS-3000™ |
| • Wonderware’ s INTOUCH™ | • Power Measurements PEGASYS™ |
| • Siemens WinPM™ |
USB Port
Mit dem an der Vorderseite angebrachten und elektrisch isolierten USB-Port können Sie Auslösedaten und Schutzeinstellungen problemlos herunterladen. Sie können damit auch die Einstellungen des Schutzauslösers hochladen, und den Schutzauslöser wesentlich schneller in Betrieb nehmen.
HINWEIS: Sollte der AC-PRO-II® hinter einer Kabinentür stehen, wird im Nachrüst-Kit eine USB-Verlängerung zu Schalttafel-Montage mitgeliefert. Für Details zur USB-Verlängerung zu Schalttafel-Montage bitte hier klicken.
Ein Video, dass die Installation der USB-Montageverlängerung Schritt für Schritt erklärt, finden Siehier.
Programmierung
Einstellungen werden mit Hilfe des OLED Mehrzeilen-Displays und Smart Buttons programmiert, die ihre Funktion je nach der angezeigten Information verändern. Alle Einstellungen werden mittels einfacher Parameter eingegeben. Keine Prozentwerte oder Multiplikatoren erforderlich.
OLED Mehrzeilen-Display
Das leicht abzulesende Mehrzeilen-Display bietet Echtzeit-Monitoring von Drei-Phasen, Nullleiter und Erdschlussströmen. Die Anzeige kann gedreht werden, sodass der Schutzauslöser in eine Vielzahl unterschiedlicher Unterbrecherkonfigurationen passt.
Daten der letzten Auslösung
Die Schutzauslöser speichern alle Auslöse-Daten für die letzten 8 Auslösungen. Diese Daten umfassen einen Datums- und Zeitstempel der integrierten Echtzeit-Uhr für jeden Vorfall. Die Wellenformen werden für die letzten 8 Auslösungen ebenfalls erfasst.
QUICK-TRIP®
Der AC-PRO-II® ist kompatibel mit dem QUICK-TRIP® Störlichtbogen-Reduktionssystem. Das QUICK-TRIP® System ist ein manuell kontrolliertes Gefahrenreduktionssystem bei Störlichtbögen. Wenn eingeschaltet, kann es die Auslösezeiten reduzieren und ermöglicht, wenn ausgeschaltet, eine selektive Koordination zwischen den Stromunterbrechern.
Wenn Wartungspersonal an spannungsführender Ausrüstung arbeiten müssen, schalten sie zunächst das QUICK-TRIP® System am Eingangsunterbrecher ein, der die Ausrüstung oder den Unterbrecher versorgt. Sollte es jetzt zu einem Fehler kommen, löst sich der Eingangsunterbrecher rasch auf Grundlage der QUICK-TRIP® -Einstellungen aus und reduziert die Gefahr von Lichtbögen für das Personal. Sind die Wartungsarbeiten abgeschlossen, wird das QUICK-TRIP®-System abgeschaltet und die ursprüngliche selektive Koordination ist wieder aktiv.
50Hz oder 60Hz Betrieb
Der AC-PRO-II® kann vom Nutzer für 50Hz oder 60Hz Anwendungen konfiguriert werden.
"Self-Test OK"-Feature
Die grüne LED-Anzeige zeigt an, dass der Schutzauslöser korrekt funktioniert. Das "Self-Test OK"-Feature führt folgendes durch:
- Ständige Kontrolle des Schutzauslösers
- Überprüfung, dass der Auslöser angeschlossen ist
- Kontrolle der Software-Routinen
- Kontrolle der Micro-Controller
Bauweise
- Konforme beschichtete Leiterplatten
- Kontaminations-resistente Membran
- Vernickeltes Komplettmetallgehäuse
Garantie
Alle AC-PRO-II®s besitzen eine Zwei-Jahres beschränkte Garantie.
Stromberechnungen
Für den Fall, dass Spannungs- und Stromdaten nötig sind, kann an der Rückseite des AC-PRO-II® Schutzauslösers ein Spannungsteilermodul angebracht werden. Mit Hilfe dieses Spannungsteilermoduls können auf dem Display und durch die RS485 Modbus RTU-Kommunikation die folgenden Daten abgefragt werden.
- Leitung-Leitung Spannungen
- KW
- KVA
- Stromfaktor
- KWHr
- KVAHr
- Frequenz
Graphisches Benutzer-Interface (InfoPro-AC)
Ein graphisches Benutzer-Interface, das sog. InfoPro-AC ist als leichte Schnittstelle zwischen einem Laptop und dem USB-Port auf dem AC-PRO-II® verfügbar. Mit dem InfoPro-AC hat man Zugriff auf folgende Elemente:
- Schutzauslöser - Einstellungen
- Anzeigen von Stromstärke, Spannung & Strom nach Bedarf
- Wellenformen nach Bedarf
- Daten der letzten Auslösungen inkl. Wellenformen.
- AC-PRO-II® Einstellungen
- Auslöse-Daten und Schutzparameter können für spätere Verwendung gespeicjert werden
- Die Schutz-Parameter können auch mit Hilfe der InfoPro-AC hochgeladen werden

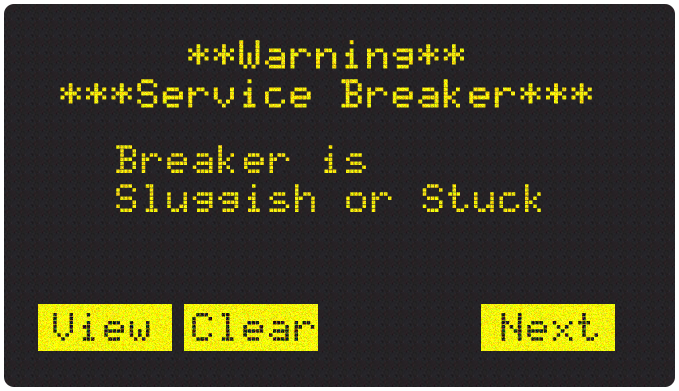

Patentierte Sluggish Breaker® Erkennung (träge Unterbrecher)
Die patentierte Sluggish Breaker® Betriebserkennung erfasst die Unterbrechungszeit für eine erste Auslösung. Spätere Betriebe sind schneller, da die Unterbrechermechanismen ausgeübt wurden. Ist die Betriebszeit des Mechanismus zu lang, meldet der AC-PRO-II®, dass eine Unterbrecherwartung nötig ist.

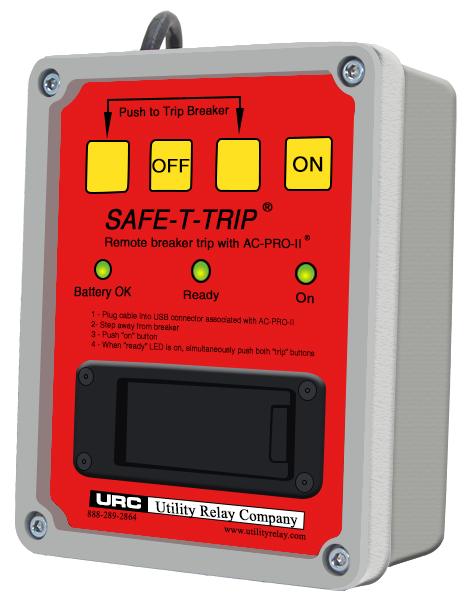

SAFE-T-TRIP®
Der AC-PRO-II® ist auch kompatibel mit dem SAFE-T-TRIP® von Utility Relay Company, eine Möglichkeit für das Betriebspersonal, einen Unterbrecher sicher auszulösen ohne direkt vor der Schaltanlage stehen zu müssen.
